Главная/Распределительные устройства 6, 10 и 0,4 кВ/Комплектные трансформаторные подстанции/Комплектная трансформаторная подстанции (КТП) 6,10 кВ. Подстанция КТП от производителя

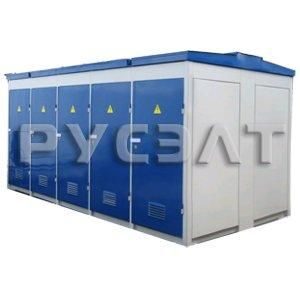

Подстанция трансформаторная комплектная мощностью 25 - 2500 кВА напряжением до 10 кВ
| Технические параметры | |
|---|---|
| Номинальное напряжение (линейное),кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Наибольший ток главных цепей, А | 630, 1000 |
| Номинальный ток сборных шин, А | 630, 1000 |
| Номинальный ток отключения высоковольтного выключателя, кА | 20 |
| Номинальный ток отключения выключателей нагрузки, А | 630, 1000 |
| Рабочий диапазон выходных напряжений (фазное / линейное) | 209-231 / 361-399 В |
| Ток термической стойкости в течение 1с, кА - на стороне ВН не менее - сборных шин РУНН |
6,3; 8; 10; 12,5; 16; 20 10; 12,5; 16; 20; 25; 31,5 |
| Ток электродинамической стойкости, кА - на стороне ВН не менее - сборных шин РУНН 26 |
12,5; 16; 21; 26; 32; 41; 51 32; 32; 51; 64; 81; 81 |
| Уровень изоляции по ГОСТ 1516.3 с трансформатором: - масляным - сухим |
облегченная изоляция нормальная изоляция |
| Мощность силового трансформатора, кВА | |
Основным элементом в системе энергосбережения является трансформаторная подстанция.Подстанция КТП предназначена для передачи электричества на большие расстояния с минимальными потерями в токопроводниках. Также комплектные трансформаторные подстанции (КТП) выполняют функции приема, преобразования и распределения электрической энергии. Применяются в сетях электроснабжения на строительных площадках, промышленных предприятиях, сельских и городских населенных пунктах. В состав компактных трансформаторных подстанций (КТП) входят следующие устройства:
- силовой трансформатор (один или несколько),
- распределительные устройства,
- релейная защита и автоматика,
- элементы управления,
- вспомогательные сооружения.
